Слуховое окно на крыше: конструкция и для чего оно служит

Слуховое окно на крыше: конструкция и для чего оно служит

Большая часть из видевших на чердаке слуховые окна, не могут рассказать точно, для каких целей они необходимы, а о том — можно ли возвести крыши без использования таких конструкций — вообще знают единицы. Обосновать зачем нужна такая конструкция, как слуховое окно на крыше, а также, как правильно составить чертеж таких окон могут инженеры-строители, опытные кровельщики и архитекторы. Для будущих владельцев частных домостроений важно знать и понимать, зачем нужны слуховые кровельные окна, тем более, эти знания нужны, если свой дом уже имеется.

Для отечественной архитектуры обустройство мансарды является новой тенденцией. Дело в том, что климат России достаточно суров, поэтому раньше чердачные помещения служили лишь для хранения ненужных вещей, сушки трав, банных веников и пр. Теперь благодаря новейшим технологиям можно как превратить чердак в уютную и теплую мансарду, так и соорудить слуховое окно в уже готовой крыше. Мансардные окна появились в Европе после 1945 г., слуховые же были изобретены в начале XIX века.

Планируя обустроить на крыше дома окно, нужно определиться, какая именно конструкция необходима. Для обеспечения вентиляции чердачных помещений предназначены слуховые чердачные окна. В народе таким окошкам давали причудливые названия: «петух», «дом гнома», «скворечник» и пр. Для их обустройства требуется установка встроенной стропильной конструкции. Этим чердачное окно отличается от мансардного, которое «встраивается» непосредственно в крышу, под таким же наклоном.

Окна мансарды – это герметичные конструкции. Они не пропускают влагу, сквозняки. Их светоотдача выше примерно на 40%, чем у слуховых чердачных окон. В вечернее или ночное время, отдыхая на мансарде, человек может любоваться видом звездного неба, лежа на своей кровати. Если естественного освещения более чем достаточно, стекло всегда можно укрыть светоотражающей тканью.

Как правильно сделать выбор?

Люди часто задаются вопросом: какое именно окно выбрать? Ответ очевиден. Если строение возведено достаточно давно, слуховое вполне подойдет. В случае, если вы совсем недавно построили дом из бруса либо sip-панелей и планируете обустроить мансарду, смело выбирайте мансардное. В последние годы стало подчеркиваться его не только функциональное, но и декоративное значение.

Для мансардного окна чаще всего применяется однокамерный стеклопакет. Такое решение не случайно: оно позволяет не допустить дополнительной нагрузки на конструкцию. Но это не говорит о том, что в помещении будет холодно, поскольку стеклопакеты для таких окон обладают такими эксплуатационными свойствами, как морозоустойчивость, способность сохранять тепло. Многие выбирают для мансарды стекла «триплекс»: если такие конструкции вдруг подвергнутся механическому повреждению, то пленка задержит стекла, и человек не поранится.

В силу особенностей монтажа окна мансарды очень быстро пачкаются. Избежать скопления грязи можно с помощью нанесения с внешней стороны особого покрытия Easy Clean. Под действием солнечных лучей частички грязи расщепляются, а затем смываются атмосферными осадками. На практике окна с таким покрытием почти не нуждаются в уходе. Кроме того, есть возможность заказать дополнительные приспособления: опоры, рольставни, в т. ч. и изнутри дома. Это оградит от слишком ярких солнечных лучей, шума осадков, а также обеспечит защиту жилища от проникновения посторонних лиц.

Поскольку главными задачами данных конструкций являются достаточное освещение и отток воздуха, то чердачные и мансардные окна не рекомендуется устанавливать на северной стороне дома.

Слуховые окна: виды и особенности установки

Чердачные окна способны не только придать экстерьеру стильный вид и обеспечить вентиляцию, но и создать возможность выхода на крышу для каких-либо работ или осмотра. Существуют раздвижные, захлопывающиеся и панорамные конструкции. По форме их классифицируют на:

  • Круглое слуховое окно. Это достаточно свежая тенденция в дизайне, поэтому такие конструкции пока встречаются достаточно редко. Люди дали такому окну необычное название – «рот лягушки».
  • Треугольные. Именно такой вариант встречается в большинстве загородных частных домов и коттеджей. Здесь нет боковых стенок: их роль выполняют скаты кровельного окошка. Плюс данного решения в том, что приходится выполнять меньше работ по гидроизоляции. Но само помещение мансарды с треугольным окном освещается недостаточно: если планируется постоянная эксплуатация этой комнаты, скорее всего, потребуется установка дополнительных светильников.
  • В форме прямоугольника. Визуально очень похожи на стандартные окна. Именно этот вариант чаще всего используют в частных жилых домах.
  • «Зенитный фонарь». Такие конструкции сегодня считаются самыми функциональными. Они не дают сильной нагрузки на кровлю и надлежащим образом обеспечивают освещение пространства. Делая чертеж, специалист учитывает следующие правила: ширина окна не должна быть выше ? общей ширины мансардного помещения; расстояние между нижней стороной конструкции и полом должно быть не менее 0,9 м.

Что будет, если не установить слуховое окно?

Главное предназначение слухового окна в доме – вентиляция чердачного помещения. Что может произойти, если этого не обеспечить?

  • В любом случае, даже при самой лучшей теплоизоляции, тепло будет уходить в чердачное помещение. Там же происходит быстрое охлаждение теплого воздуха, что приводит к выпадению конденсата. Если канал вентиляции (обычная вентиляционная решетка большого размера или слуховое окно) не оборудованы, он будет постоянно скапливаться, что приведет к сырости и образованию грибка на чердаке.
  • Недостаточное освещение способствует появлению плесени и размножению насекомых. Даже если владелец дома очень аккуратен и чистоплотен, без обустройства слухового окна он будет сталкиваться с такими неприятными последствиями.
  • Необходимость существования в жилом доме слухового окна доказывают и элементарные законы физики. Кровля является наиболее уязвимым элементом строения. Когда в ненастную погоду (во время урагана или вьюги) она подвергается воздействию сильного ветра, происходит следующее. Скорость потоков воздуха провоцирует разряжение под крышей. Когда чердачного окна нет, крыша будто пытается приподняться. При его наличии давление уравновесится: мощный ветер скорее повредит стеклопакеты, чем приподнимет кровлю. После такого форс-мажора гораздо проще переустановить само окно, чем всю крышу.
Читать еще:  Как замазать щели в пластиковых окнах?

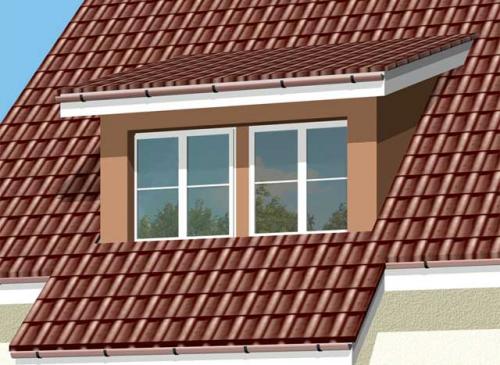

По своей конструкции различают односкатные и двускатные слуховые окна. В первом случае уклон крыши составляет примерно 15 градусов. Данные конструкции очень просто изготовить, однако необходимо обеспечить защиту «домика» от попадания атмосферных осадков. Последние считаются более практичными.

При обустройстве слухового окна рекомендуется применять материалы, которые будут сочетаться с самой крышей. Это обеспечит эстетичность внешнего вида строения.

Слуховое окно после монтажа кровли: возможно ли это?

Если пройтись по частному сектору или коттеджному поселку, можно заметить, что в одних домах чердачное окошко будто выступает из крыши, а в других, наоборот, словно «утоплено» внутрь кровли. При строительстве возможны оба варианта, с той разницей, что выступающую конструкцию необходимо включать в проект заранее. «Утопленное» слуховое окно вы сможете установить даже после того, как ваша крыша полностью обустроена.

Какое бы чердачное окно вы ни планировали обустроить на крыше своего дома, важно понимать, что эти конструкции будут испытывать постоянное влияние внешних факторов: снега, града, ливней, ультрафиолетовых лучей. Поэтому необходимо заранее позаботиться об их надежности:

  • убедиться в жесткости рамы;
  • максимально точно соблюсти все размеры;
  • выбирать конструкции с хорошими эксплуатационными характеристиками;
  • в случае самостоятельной установки никогда не применять монтажную пену: для герметизации слуховых окон необходимо использовать только специальные составы.

Обустройство чердачного окна – не такое уж простое дело: в нем много нюансов и «подводных камней». К примеру, при установке одной модели требуется двойной утеплитель, а для монтажа другой его наличие не обязательно. В одних присутствуют вентиляционные клапаны, в других их нет. Установка всегда должна осуществляться в строгом соответствии с инструкцией. Поэтому при отсутствии опыта лучше не рисковать, а обратиться к профессионалам.

Классификация окон

  1. В щипцовой стене;
  2. Дормер:
    1. треугольное,
    2. четырехугольное со скатной крышей
    3. трапециевидное,
    4. сегментообразное с трапециевидной крышей (панорамное),
    5. арочное («летучая мышь», «бычий глаз»);
  3. Антидормер;
  4. Наклонное;
  5. Зенитный фонарь.

Классификация этим не исчерпывается. Благодаря развитию строительных технологий, появлению новых материалов совершенствуются старые конструкции окон и разрабатываются новые.

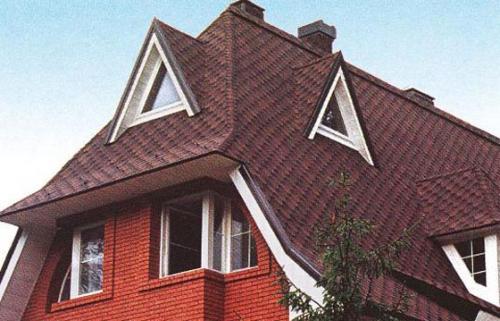

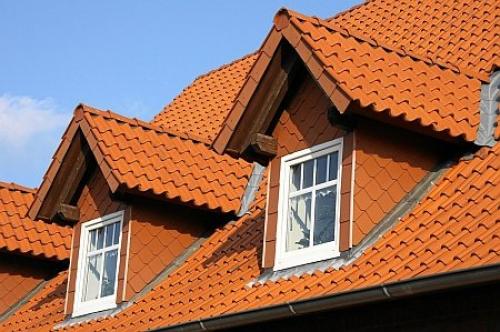

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Треугольные проемы в крыше следует располагать по одной линии с окнами, расположенными ниже в стенах здания, чтобы не нарушить архитектурные пропорции сооружения.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания.

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

  1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
  2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Не допускается использование врубок и врезок, ослабляющих стропильные балки.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Укороченные стропила рекомендуется выполнять, используя универсальный шаблон, это существенно ускоряет работу.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Как сделать слуховое окно на крыше дома

Перейдем к основному вопросу – как сделать слуховое окно в мансарде или на чердаке. Монтаж слухового окна производится одновременно с установкой стропил для основной крыши. В местах их будущего расположения расстояние между стропил увеличивается на ширину окна.

Нежелательно проводить монтаж таких конструкций в разрывах стропил, чтобы не нарушать прочность и несущую способность системы.

Начинают строительство данной конструкции с сооружения его фронтона с местом под окно. Фронтон располагают либо в одной плоскости с фасадом здания, либо выше, опираясь на лобовые балки – перемычки, закрепленные между стропил крыши.

Фронтон устанавливается и закрепляется с помощью конькового бруса, который так же крепится к перемычке между стропил. Таким образом, формируется силовой каркас проема, готовый к обшивке. Сооружение каркаса по алгоритму напоминает строительство двухскатной крыши, только в уменьшенном виде.

После обрешетки крыши слухового окна и зашивки боковых стенок (в случае их наличия), приступают к монтажу кровельного материала.

Кровельный материал укладывается на основную крышу и крышу слуховой конструкции одновременно. Целостность кровли обеспечит надежную защиту от протекания воды. Если используется односкатный вид конструкции, то кроме надежной гидроизоляции следует установить и водоотливы.

После прочтения данной статьи у вас не должно остаться вопросов о том, зачем нужно слуховое окно. Мы перечислили все за и против строительства таких конструкций, а также рассмотрели их основные виды. В конце предлагаем вам посмотреть видео о монтаже такого окна своими руками.

Мансардное окно — это вертикальное окно на кровле дома, обычно двускатной конструкции, где два ската сходятся в коньке.

ОСНОВНЫЕ ПРАВИЛА ИЗГОТОВЛЕНИЯ МАНСАРДНЫХ И СЛУХОВЫХ ОКОН

Не каждая крыша подходит для укладки мансардного или слухового окна, если мы хотим использовать черепицу. Это зависит, среди прочего, от длины ската крыши и угла наклона крыши. При изготовлении слухового окна с использованием черепицы среднего формата (например, Fleming) мы должны сохранить пропорциональное соотношение минимум 8:1. Эта пропорция означает отношение длины основания к высоте.

Это означает, что, если мансардное окно в форме слухового окна имеет высоту 1 м, его основание должно быть не менее 8 м. Стоит отметить, что выбор черепицы небольших размеров облегчит кровельные работы и поможет гарантировать лучшую герметичность кровли. Слуховые окна должны быть по арке дополнительно привинчены во избежание смещения.

ПЛОТНИЧНЫЕ РАБОТЫ

Соответствующей подготовки требует также конструкция стропильной системы, которую должен выполнить плотник. Чаще всего используется чердак со слуховым окном. Подготовка стропильной системы требует изготовления кругов, чаще всего из многослойного клееного бруса. Вам понадобится опыт в изготовлении классических стропил, то есть не на металлических крепежах, а традиционно – паз/гребень. Правильно построенная конструкция крыши гарантирует, что переход между плоскостью крыши и слуховым окном будет плавным.

Не требует дополнительных уплотнительных элементов. Правильное исполнение в этом случае означает, что внешняя арка и две внутренних арки правильно измерены и подобраны для типа черепицы — зависит от того, применяем ли мы черепицу более узкую или более широкую. Нам необходимо поддерживать правильную геометрию, поэтому так важно для правильного выполнения слухового окна соответствующим образом провести плотничные работы.

РЕШЕНИЯ НЕ ДЛЯ КАЖДОЙ КРЫШИ

В отличие от мансардного окна люкарна увеличивает полезное пространство чердака. Не рекомендуется, однако, создание люкарны, если угол наклона крыши небольшой, так как ее плоскость получается очень вытянутой. При небольшом угле наклона поверхности крыши длина от изгиба люкарны до вертикальной оси очень велика, а поверхность, которую мы получаем благодаря люкарне, значительно уменьшается.

Зона высотой 1,9 м находится на значительном расстоянии от карниза. По этой причине очень важно подобрать такие решения, как люкарна и слуховое окно к форме и размеру крыши.

Наша продукция

Кровельные работы
Изготовление и монтаж фальцевой кровли любого уровня сложности

Лист алюминиевый и профнастил
Листовой прокат из алюминия, алюминиевый профнастил

Лист оцинкованный
Листовой прокат из оцинкованной стали, широкий выбор раскроев и толщин

Гофролист оцинкованный
Гофрированный лист из оцинкованной стали. Широкий выбор

Профнастил
Профнастил всех видов и толщин. Большой выбор цветов. Доставка на объект!

Оцинкованная сталь с полимерным покрытием
Все цвета RAL. Лист, рулон, профнастил

Оцинкованный профнастил для забора
Большой выбор цветов. Доставка на объект!

Водосточные системы
Водостоки оцинкованные. Производство, доставка, монтаж

Кровельные системы безопасности
Ограждения, снегозадержатели и т.п.

Гидро-пароизоляция
Тайвек Софт, Ютафол, Изоспан и т.п.

Нужно ли окно на чердаке. Зачем окно на чердаке

Окно, которое находится на чердаке, называется «слуховым». Считается, что эти проёмы начали появляться, когда хозяева зданий поняли, что чердаки также можно обустраивать для проживания либо сдавать в аренду другим людям. Появилась резонная необходимость организовать в чердачном помещении освещение.

Как появилось окно на чердаке

Есть легенда, которая связана с Манежем в Москве, построенным в 1817 г. в честь разгрома Наполеона. Для сооружения Манежа привлекли крепостных мужиков, где главным был мастер по фамилии Слухов. Он славился изготовлением крыш, и во время строительства был ответственен за выполнение кровельных работ.

Вначале крыша Манежа не была оборудована оконными проёмами, и проветривание чердачного помещения не производилось. На сильной жаре чердак сильно нагрелся, и воздух, который расширился в объёме, повредил потолочное перекрытие. Про это доложили Александру I, и кровлю нужно было срочно менять. Слухов решил эту проблему, и установил на скатах множество окон для вентиляции, затем их начали называть по фамилии мастера – «слуховыми».

Какую функцию выполняет окно на чердаке

Основная задача оконного проёма на чердаке – обеспечить нормальное проветривание мансардного помещения. Но что произойдёт, если проигнорировать это требование:

  1. Даже с условием качественной междуэтажной теплоизоляции, тепловые потери через чердак неизбежны. Тепло быстро остынет на чердаке и преобразуется в конденсат, это при недостаточной вентиляции вызовет его значительную концентрацию.
  2. Отсутствие естественного света спровоцирует быстрое появление плесневого грибка, не говоря уже о пауках. Поэтому у любого владельца жилища при отсутствии чердачного окна будут всё время появляться эти неприятности.
  3. Обоснование наличия окна в плане физических свойств и строительных норм строительства. Кровля – это самая слабая часть любого дома, ее все время пытаются разрушить порывы ветра и если конструкция крыши очень жёсткая, то ветер пытается поднять кровельный материал.

Внимание! Также правильная установка окна даёт возможность облегчить очистку крыши от скопившегося снега, веток, листвы и различного мусора. Если конструкция позволяет, то через оконный проём можно попасть на крышу для выполнения ремонта.

Какие магические значения приписывают окну на чердаке

Одним из наиболее уникальных элементов любого дома в плане магических свойств считается оконный проём.

Окно является видимой физической преградой, которая защищает жилище от плохой погоды, злоумышленников, различных животных и птиц. Но при этом, благодаря прозрачности стёкол в окне миры с двух сторон оконного проёма в одинаковой степени доступны друг другу, при этом обмен информацией производится как между прохожими на улице и внутренним микромиром дома с его жильцами, так и на уровне энергетических материй.

Помимо этого, окно имеет способность к отражению одушевлённых и неодушевлённых объектов наподобие зеркала, и хоть такое отражение имеет немного иной характер, к окнам относятся такие же магические свойства, как и к зеркалам.

Внимание! Поскольку оконный проём – это портал, за счёт которого различные существа и энергии могут попасть в жилище либо покинуть дом, самое главное, чтобы ничто не смогло нарушить проводниковые свойства оконных стёкол. Даже незначительные дефекты стекла могут изменить свойства оконного проёма так, что оно будет неконтролируемым относительно параллельных миров и энергетической материи.

Пузыри и сторонние вкрапления, неровность стекла, царапины приведут к неэффективности защитных мероприятий, принятых хозяином дома для безопасности своего жилья от воздействия тёмных сил, и даже менять характер действия различного рода амулетов с положительного на отрицательное. Именно по этой причине необходимо сразу менять деформированные стекла на новые.

Проектирование и монтаж

Перед тем как приступить к проектированию, следует ознакомиться с требованиями СНиП II-26 и СНиП 21-01. Зачем это делать? Их соблюдение гарантирует, что возводимая конструкция будет отвечать требованиям надежности и долговечности при том, что параметры кровли не утратят надежность и качество своих технических параметров.

Условия СНиП в части возведения слуховых окон:

  1. Кровельный скат должен иметь уклон от 35 градусов – в этом случае установка считается возможной.
  2. При необходимости возведения надстройки важно учитывать рекомендуемые нормами расстояния от наружных ограждающих конструкций здания.
  3. Минимальным размером створок, открывающихся и располагающихся на окне, считается 0,6 на 0,8 метров, следовательно, допустимыми параметрами окна на крыше будет 1,2 на 0,8 метров.
  4. Невозможно, чтобы фасад окна с вальмовой крышей и проемом четырехугольной формы продолжал стену строения.

ГОСТом предполагается применение разных облицовочных материалов: меди, листового металла, черепицы. Окна могут быть оборудованы выступами, собственной кровлей или водосточными желобами.

В некоторых случаях возможно обустройство балкона на крыше

При достаточных размерах проема и наличии ограждающей конструкции возможно обустройство балкона.

Разработка каркаса

После определения параметров проема необходимо приступить к разработке чертежа будущей конструкции, которая должна быть не только функциональной, но и эстетически привлекательной.

Ширину слухового отверстия принимают так, чтобы она превосходила половину ширины мансардного помещения.

Монтаж каркаса

Устройство слухового окна должно происходить на этапе установки несущей системы основной крыши здания.

Конструктивно слуховой проем – это крыша в миниатюре. Его кровля оснащена собственными несущими конструкциями, обрешеткой и, по необходимости, коньком.

Каркас окна содержит те же элементы, что и стропильная система кровли

Первым делом, на поверхности кровли изготавливают фронтоны. Затем производят крепление конькового бруса и стропил, выполняют проемы в обозначенных местах.

Необходимо выполнить ограждение проемов при помощи прочных стропил, на которые будет распределяться основная нагрузка. Стропила могут быть двойными или тройными.

Далее устанавливают поперечные балки, которые крепят к стропилам. Размещение нижней балки должно проходить по уровню наружной стены здания. Верхняя – в соответствии с параметрами окна.

На расположенную снизу балку укладывают стойки, соединяемые наверху при помощи бруска. В итоге конструкция должна быть связана при помощи брусьев с верхней балкой.

Результатом будет еще не имеющий своей стропильной системы каркас.

Схема изготовления каркаса слухового окна

Чтобы стропила не утратили свои несущие способности, крепление всех элементов должно происходить при помощи металлических крепежей.

Проверив каркас по всем направлениям, можно приступать к монтажу конькового бруса и несущей конструкции крыши.

Особенности

Влагостойкий материал устраивают для обшивки боковых стен конструкции. Покрытие кровли укладывают на этапе монтажа всего кровельного материала.

Во избежание протечек, важно грамотно произвести гидроизоляцию стыковочных швов при помощи мембран, силиконовых герметиков, прижимных планок.
