Инструкция по монтажу

1. Сделайте замеры всех стен и поверхностей, подлежащих облицовке панелями ТЕРМОПАН. Измерьте периметр дома и высоты всех углов (внутренних и внешних).
2. Необходимая площадь панелей ТЕРМОПАН оценочно будет равна площади всех поверхностей, подлежащих облицовке. Площадь окон и дверей вычитать не надо, иначе придется делать допуски на отрезы.
3. Запрещается использовать электроинструмент типа «Болгарка». Количество комплектующих элементов (угловые элементы, стыковочные планки, замки финишные и стыковочные, стартовая планка) – можно узнать, воспользовавшись калькулятором на сайте termopan-tm.ru или обратиться к менеджерам компании

1. Рулетка
2. Шуруповерт
3. Уровень
4. Угольник
5. Ножницы по металлу
6. Электролобзик с пилкой по металлу или ножовка по металлу
7. Перфоратор

Инструкция и технология монтажа термопанелей

Монтаж термопанелей из клинкерной плитки производится путем крепления их к поверхности стены при помощи анкеров или шурупов. Если строение деревянное, то целесообразнее использовать саморезы по дереву, для бетонных и каменных строений подойдут анкера. Длину крепежных элементов выбирают в зависимости от толщины теплоизолятора.

В зависимости от обрабатываемой поверхности возможно крепление плит каркасным методом. Это происходит тогда, когда поверхность невозможно или очень дорого выравнивать и укреплять. Допуски, при укладке термопанелей, сравнительно невысоки – около 5 см по диагоналям, но и их не всегда возможно выдержать. Поэтому основное и главное требование к поверхности заключается в ее ровности. Незначительные перепады по плоскости допускаются и легко нивелируются во время монтажа с использованием монтажной пены.

Панели крепятся по системе шип-паз, что позволяет надежно скреплять их между собой, а специальные буртики термоизоляционного слоя, перекрывая друг друга, надежно защищают от возникновения щелей и мостов холода

Каркасный метод монтажа

При каркасном методе создают специальный несущий каркас, на который в последующем будет производиться крепление плит. Он может быть как деревянный, так и из металлических профилей. Обычно используют оцинкованные профиля, так как они обладают длительным сроком эксплуатации и устойчивы как к биологическому, так и к механическому воздействию.

Каркас монтируется к поверхности стены напрямую или при помощи кронштейнов. При этом каркасом выравнивают плоскость стены и углов. Рейки монтируют по ширине крепежных отверстий термоплит.

После создания каркаса производят монтаж угловых элементов и основных панелей. Крепление производится слева направо и снизу вверх. В среднем, для крепления одной плиты потребуется 6-8 крепежных элементов.

Бескаркасная система крепления

При бескаркасной системе крепления монтаж производится непосредственно на стену. После выравнивания и очистки поверхностей, наносят необходимую разметку, откладывают нулевой уровень или границу нижнего ряда панелей. Она должна быть четко горизонтальна по всему уровню дома. После производят монтаж углового элемента первого ряда. Для этого панель устанавливают на место и сквозь посадочные отверстия производят засверливание в стену дома, устанавливают и фиксируют анкера гвоздями. Последующие панели крепятся вслед за ним слева направо и снизу вверх.

При незначительных неровностях поверхности допускается создавать небольшой зазор между панелью и стеной строения, который заполняют монтажной пеной. Хотя панели и обладают невысокой массой (самая крупная не превышает 20 кг), не стоит ослаблять конструкцию, панели должны надежно фиксироваться к стене. Последующие панели крепятся таким же образом.

При монтаже термопанелей своими руками следующего ряда понадобятся использовать специальные клинышки, аналогичные используются при укладке керамической плитки. Они нужны для того, чтобы выставлять панели между собой с определенным зазором. Этот зазор желательно соблюдать одинаковым на всех панелях, он должен соответствовать зазору, установленному между плитками термопанели.

Для обрамления внешних и внутренних углов здания, оконных и дверных проемов используют уже готовые специальные панели. Но можно обойтись и без них. Для этого стыки панелей режут под углом в 45 0 и дополнительно запенивают.

Видео по монтажу фасадных термопанелей с клинкерной плиткой

Затирка швов

После монтажа всех панелей следует этап затирки швов. Данный этап является наиболее трудоемким. Для заполнения швов применяют специальные фасадные затирки. Их расход в среднем составляет около 3-х кг на 1 м 2 .

Затирку швов необходимо производить очень аккуратно, чтобы не пачкать поверхность плиток. Затирку, попавшую на поверхность плитки необходимо удалить до ее полного высыхания с последующей тщательной помывкой. Стыки необходимо затирать полностью, без пустот и пропусков. Желательно соблюдать одну общую глубину затирочного слоя. Не используйте для очистки плиток абразивных средств, так как это может повредить внешний слой. Стоит также обращать внимание, что не всякие затирки могут наноситься толстым (широким) слоем.

Затирку необходимо подбирать не только по цвету, но и по рекомендациям производителя.

Порядок работы с затирками для фасадов приблизительно схож с порядком работы при затирке швов керамических плит. Но при этом существует одна особенность: если при затирке керамической плитки допускается попадание затирки на поверхность плитки, то при фасадных работах данный контакт необходимо минимизировать. Фактура поверхности плитки для внутренних и внешних работ различна.

Затирке, после нанесения шпателем, необходимо придать необходимый вид и глубину, пройти места горизонтальных и вертикальных стыков и, не дожидаясь высыхания, удалить излишки с поверхности плитки мокрой тряпкой. После высыхания могут проявиться разводы, которые необходимо также удалить, для этого можно использовать специальные чистящие растворы или напором воды под большим давлением.

Далее узнаете как выбрать, приготовить и произвести затирку швов термопанелей с клинкерной плитки.

Видео по затирке швов термопанелей

Необходимые инструменты

• шуруповерт, перфоратор, электролобзик с полотном по металлу;
• угольник, строительный уровень, рулетка;
• просечные ножницы.

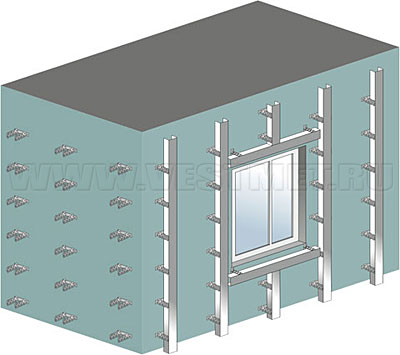

Подготовка стен

Термопанели Zodiac могут устанавливаться на любые основания, выполнять их подготовку не нужно. Если основание нужно выровнять, можно использовать обрешетку из деревянных брусков или стальных профилей 60х27. При креплении на профиль дополнительно используются прямые подвесы. Обрешетку устанавливают с шагом в 70-80 см перпендикулярно направлению монтажа фасадных панелей.

Установка термопанелей Зодиак

Монтаж можно выполнять при любой температуре.

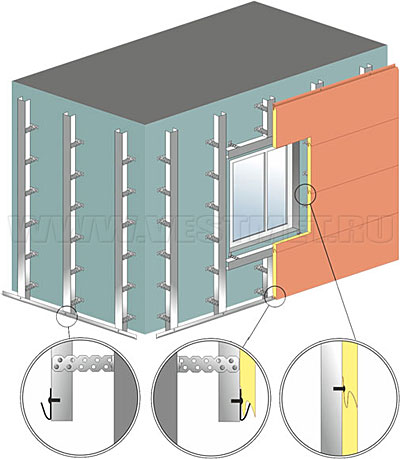

После подготовки основания по нижнему краю фундамента или стен устанавливают стартовую планку. Ее горизонтальность контролируют с помощью строительного уровня. Планка располагается по нижнему краю облицовки, идет по периметру здания или области облицовки.

Фасадные панели первого ряда крепят на стартовую планку, они должны закрыть ее. Дополнительно их крепят к обрешетке саморезами. При монтаже последующих рядов каждая расположенная выше панель будет закрывать точки крепления нижнего ряда.

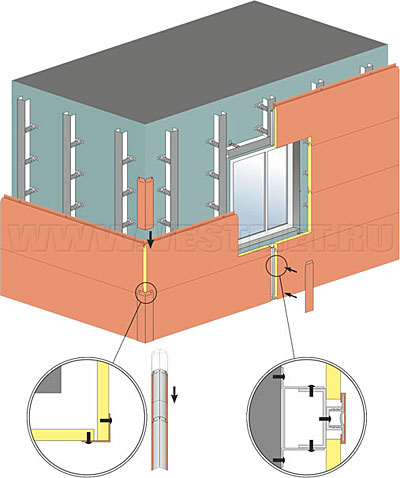

Внутренние, внешние углы, угловые стыки по вертикали и горизонтали оформляют специальными элементами (планками). Для них используется соединение шип-паз. Панели должны подходить к угловому стыку с температурным зазором в 3-5 мм. Угловые элементы устанавливаются поверх них, закрывая стык и зазор.

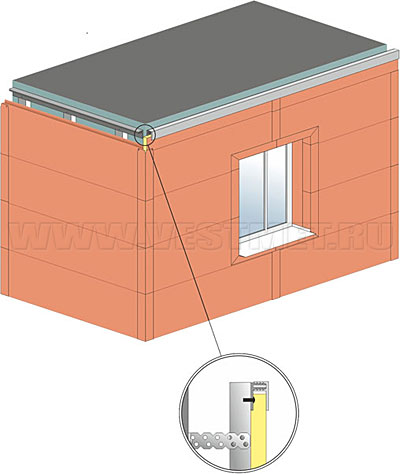

Если стена дома длиннее фасадных панелей, на образующихся стыках устанавливают соединительные планки. Они состоят из двух элементов: направляющая П-образной формы и основная часть. Направляющая крепится на стыке термопанелей. На ней — ответная часть замка основной части. Планку устанавливают поверх облицовки, замок должен защелкнуться. Торцевые планки можно наращивать по длине с помощью соединения шип-паз. Их верхние срезы и крепежи верхнего ряда облицовки закрывают финишной планкой.

Расчет количества

Площадь облицовки увеличивают на 5% (запас на подрезку). При сложной конфигурации фасада запас должен составлять 10%.

Общая длина купленных стартовых планок должна соответствовать периметру дома за вычетом ширины дверных проемов.

Количество угловых элементов рассчитывают по общей длине угловых стыков. Длина одного элемента — 38 см.

Для расчета количества стыковочного профиля общую длину стыков панелей по вертикали делят на 0,38.

Подрезка термопанелей

Фасадные панели Zodiac, которые вы можете купить в компании Вестмет по выгодной цене, изготавливаются из металла с алюмоцинковым защитным слоем и полимерным покрытием. Чтобы не провоцировать появление очаговой коррозии, подрезку выполняют так, чтобы не повредить полимерный слой. Для этого используют электролобзик с полотном по металлу, просечные ножницы. Места резов обрабатывают эмалью по металлу или силиконовым герметиком.

Подрезка угловой шлифовальной машинкой не допускается.

Крепеж

Для крепления облицовки на обрешетку или металлический профиль используют оцинкованные саморезы с длиной ножки в 9,5 мм. Расход — 10 шт./10 м 2 .

Уход за облицовкой

Фасадные панели Зодиак не требуют специального ухода при эксплуатации. Достаточно периодической промывки водой из садового шланга. Сильные загрязнения устраняют неабразивными моющими средствами. При повреждении защитного полимерного покрытия места сколов, царапин, трещин покрывают ремонтной эмалью в тон к облицовке.

Материалы, необходимые для монтажа термопанелей

Для установки панелей, в структуру которых входит экструдированный пенополистерол и клинкерная плитка, требуется определенный список материалов.

Наименование

Характеристики

Объем зависит от площади

Монтажный инструмент

Перед тем, как приступить к монтажу термопанелей из ЭППС, требуется подготовить следующие инструменты:

• перфоратор. Вместо него может использоваться ударная дрель;
• инструмент для резки с алмазным кругом, болгарка;
• ножовка;
• молоток;
• пистолет для монтажной пены;
• шупуроверт;
• отвес;
• уровень;
• канцелярский нож;
• ножницы по металлу;
• материалы для устранения остатков пены, клея. Это тряпки, шпатели.

Процесс монтажа

Процесс установки термопанелей включает несколько этапов:

• проверка горизонтальной, вертикальной и диагональной ровности стен;
• укладка панелей;
• затирка швов между плитами.

Проверка неровностей стены

На первом этапе монтажа специалисты осуществляют проверку того, насколько стена, на которую будут укладываться панели, ровная. Проверяется ровность по вертикали, горизонтали, диагонали.

Для проверки вертикальной ровности потребуется отвес, который представляет собой обычный шнурок с грузиком, гвоздь, рулетка или линейка.

Процедура проверки включает следующие действия:

• в участок стены под крышей вбивается гвоздь, на который помещается отвес;
• монтажник отходит на некоторое расстояние от стены (примерно 1,5 м) и проверяет, параллельно ли шнурок висит по отношению к стене. В местах отклонений измеряет, насколько они значительны.

Для проверки ровности по горизонтали используется горизонтальный уровень.

При обнаружении неровностей стены больше 3 см необходимо подготовить и установить каркас, на который в дальнейшем крепятся плиты.

Монтаж термопанелей

На подготовленную ровную стену устанавливаются термопанели. На этом этапе нужна болгарка, шуруповерт или дрель.

Монтаж начинают с левого нижнего угла дома. Направление работы – слева направо, снизу вверх.

Процедура установки следующая:

• распиливают панель под углом 45° — делают это болгаркой;
• вырезают кромку, чтобы добиться герметичной стыковки панелей. Это позволяет исключить проникновения осадков на поверхность стены и возникновения «мостиков холода»;
• делают разметку;
• в соответствии с разметкой устанавливаются нижние плиты;
• крепят панели к поверхности дома с помощью шуруповерта, дрели.

Если в процессе монтажа появляются зазоры между стеной и термопанелью, их заполняют строительной пеной, предварительно установив закладные элементы. Остатки пены, вышедшие на поверхность, срезают канцелярским ножом.

Затирка швов

Как только установлены все термопанели, приступают к последнему этапу – затирке швов. Для этого используется затирочный состав для фасадных работ. На швы он наносится монтажным пистолетом или шпателем.

Рекомендации по затирке:

• глубина нанесения должна быть достаточной и при этом одинаковой на всех стыках;
• нигде не должно оставаться пустот, трещин. Смесь наносится равномерно;
• при попадании состава на поверхность плитки, его необходимо тут же убрать. Для этого используется тряпочка или губка;
• засохшую на панели затирку нельзя удалять абразивными средствами, т.к. это может стать причиной повреждения декоративного слоя.

Внешний вид клинкерных термопанелей для фасадов – вариации цвета и фактуры

Использование данного материала является идеальным вариантом для отделки фасада практически любого здания.

1. Во-первых, внешний вид панелей позволяет имитировать самые разнообразные структурные поверхности. Стоит заметить, что наибольшей популярностью пользуются варианты внешнего слоя, который передает разнообразные варианты кирпичной кладки.
2. Во-вторых, с помощью клинкерных панелей передается прекрасная цветовая гамма материалов, которые максимально соответствует натуральному, естественному цвету материала.

Клинкерные панели выполнены в виде кирпичной кладки, способны создать наиболее качественную поверхность стены, которую не получится достичь, даже если выложить кирпич вручную. Широкий диапазон цветов, который могут предложить современные производители, способен удовлетворить даже самых скептически настроенных клиентов.

Несколько вариантов цвета и фактуры панелей

Условия проведения работ для цоколя и стен строения

Соединение отдельных элементов осуществляется по принципу «паз-шип». Но дополнительно каждая плита закрепляется со всех 4 сторон. Сама работа по фиксации изделий начинается снизу (для цоколя или с нижней точки стены) и от угла. Поможет выполнить утепление и декорирование фасада следующая инструкция по монтажу:

1. Устанавливается стартовый профиль.
2. Закрепляется первая угловая панель (она должна возвышаться над землей примерно на 5 см).
3. Проводится монтаж боковой рядовой панели.
4. Работа продолжается, пока первый ряд не будет закончен.
5. Образовавшееся между стеной и отделкой пространство задувается пеной.

В работе следует использовать полиуретановую пену. Она минимально подвержена воздействию низких и высоких температур, не деформируется со временем. Использование сырья является обязательным и позволяет предотвратить проникновение воздуха в образовавшийся зазор и охлаждение стен и цоколя.

Монтаж

Мы, компания Тermoklinker, производим термопанели и помогаем нашим клиентам их монтировать. Наша помощь предоставляется вам в том объеме и в том виде, в котором она вам необходима. Если вы хотите установить панели собственными руками – мы дадим инструкции и ответим на встречные вопросы. Желающим снять с себя головную боль и ответственность за качество работ, мы оказываем услуги профессионального монтажа силами собственной бригады. Плюсы и минусы трех основных вариантов сотрудничества в ходе монтажа рассмотрены ниже.

Заявка на монтаж

Услуга «монтаж бригадой termoklinker»

Мы рекомендуем своим клиентам эту услугу, потому что, оказывая ее, может отвечать за конечный результат – итоговый вид фасада из термопанелей нашего производства. Мы знаем свой продукт: знаем, как ведет себя этот материал, как с ним «общаться». Мы досконально знаем все технологические тонкости монтажного процесса термопанелей и можем выполнить работу с гарантией результата.

Наша монтажная бригада обладает набором важнейших компетенций:

Услуга «шеф-контроль монтажа»

В некоторых случаях, когда работы по облицовки фасада выполняются сразу после завершения строительства объекта, клиентам удобно задействовать в монтаже свою строительную бригаду. Для таких случаев мы предусмотрели услугу «Шеф-контроль монтажа». Для российского рынка это очень важная услуга. Шеф-контроль, выполняемый нашим прорабом – это «страховка от дурака», которая не позволит вашим строителям допустить основные ошибки при работе с термопанелями и доставить вам дополнительные проблемы.

Под контролем и чутким руководством нашего прораба со стажем, ваши рабочие:

Система фасадных термопанелей Termoklinker является самонесущей конструкцией. Она не испытывает нагрузки сверху и не требует дополнительного крепления, кроме уже предусмотренного. Сам принцип крепления (при его соблюдении, разумеется) исключает деформацию поверхности фасада и делает незаметными стыки панелей.

Фасадные панели Termoklinker монтируются без выравнивания стен. Тем не менее, некоторые строители убеждают заказчика в обратном и выполняют ненужную работу, затягивая процесс и делая его дороже. Наш специалист позаботиться о том, чтобы с вами этого не произошло.

Процесс сборки фасада из термопанелей напоминает процесс сборки пазла. Это простой и логичный процесс. Тем не менее, мы не раз сталкивались с ситуациями, когда строители портили материал, неправильно разрезая панели, не попадали в пазы или затирали швы так, что кирпичную поверхность невозможно было отмыть от затирки. Как им это удается? Нам не известно. Зато известно, как пресечь эти ошибки до их совершения.

Технологический процесс монтажа термопанелей – это на редкость аккуратный строительный процесс. После него остается мало строительного мусора, осколков и хлама. Тем не менее, не все строительные бригады привыкли к аккуратной работе. Наш прораб проследит за тем, чтобы рабочие выполнили монтаж с минимальными «захламлениями»: оставили ваши клумбы и газоны незатронутыми, избавив вас от необходимости долго убирать площадку.

Монтаж собственными руками

Часть из наших клиентов уже смонтировали фасад из термопанелей собственными руками. У кого-то это получилось великолепно, у кого-то – откровенно плохо. В данном случае мы можем гарантировать клиенту только качество панелей. И можем гарантировать, что обращаться с ними проще, чем с любым другим облицовочным материалом – вам не нужно проводить предварительную подготовку фундамента или выравнивать поверхность стен. Тем не менее, если вы не обладаете навыками монтажника, выполнить некоторые виды работ с ходу вам будет непросто. Так, например, наш монтажник с легкостью распилит обычную панель, сделав из нее угловую. Попытка же повторить этот «трюк» без подготовки часто заканчивается кривыми углами.

Монтаж термопанелей поэтапно:

По всему фасаду отбивают горизонт, тщательно проверив диагональ стен, и устанавливают вертикальные маяки. (*при сильном нарушении геометрии стен дополнительно используется обрешетка)

На фасадный профиль слева направо крепят термопанели.

Ряды панелей наращивают снизу вверх в направлении от внешних или внутренних углов.

Стыки панелей заполняют морозостойкой фасадной затиркой, аккуратно удаляя излишки.

Для того, чтобы вы изучили процесс монтажа во всех деталях и получили базовые знания о технологии работ, мы подготовили Инструкцию по монтажу и Альбом технических решений. Эти документы упростят вам задачу. По оставшимся вопросам вы сможете обратиться к нам.

Сервис, как забота о спокойствии клиента

Покупая термопанели в TERMOKLIMKER, вы покупаете не просто строительный материал, как на рынке или в гипермаркете – вы покупаете готовое решение задачи по отделке фасада «от и до». Весь путь – от выбора цвета плитки в 3D-проекте до затирки швов в готовом фасаде – мы проходим вместе с клиентом, внимательно выполняя ваши пожелания. Мы уверены, что отделка собственного дома должна приносить радость. Если и вы согласны с таким подходом – обращайтесь! Будем рады видеть вас в нашем офисе.

Подготовка к монтажным работам

Когда планировать монтаж?

Производители заявляют, что монтаж фасадных термопанелей не лимитирован сезонностью – его можно проводить при любой температуре воздуха и атмосферной влажности.С этим можно согласиться, однако, при некоторых оговорках:

• Во-первых, наверное, мало кому придет в голову проводить их установку в сильный мороз, когда стены здания покрываются инеем в несколько миллиметров, а замёрзшие руки не дадут требуемой выверенности движений при разметке и креплении деталей.
• Во-вторых, монтаж сопряжен с использование полиуретановой монтажной пены – а она имеет определенный допустимый температурный диапазон применения и требования к влажности воздуха.

• И в-третьих, установка термопанелей имеет и цикл «мокрых» работ – это затирка швов на смонтированном фасаде. Понятно, что это должно проводиться при плюсовой температуре воздуха.

Таким образом, впадать в крайности и планировать «зимний» монтаж термопанелей, наверное, все же не стоит – целесообразнее будет дождаться устойчивой теплой погоды.

Какой инструмент потребуется?

Для проведения монтажных работ потребуется:

• Мерительный и разметочный инструмент – рулетка, линейка, угольник, строительный уровень, маркер или карандаш.
• Дрель (перфоратор) со сверлом Ø 8 мм, подходящим для бурения отверстий в соответствующем стеновом материале. Длина сверла – не менее 150 мм.
• Шуруповерт.
• Угло-шлифовальная машинка (болгарка) с диском для резки керамической плитки.
• Ножовка, нож.
• Молоток.
• Шпатель для затирки швов.
• Стремянка или строительные козлы.

Оценка состояния стен

Прежде чем покупать требуемое количество материалов, следует тщательно «продиагностировать» стены дома – возможно, потребуется их мелкий ремонт или выравнивание уровня с помощью подсистемы.

Чтобы панели надежно крепились к фасаду, на стенах не должно быть слабых мест – отслоений старой штукатурки, карстовых впадин, глубоких трещин, рыхлых участков и т.п. – всего того, что не даст надежно укрепить дюбеля.

При необходимости потребуется провести небольшие ремонтные работы.

Оценивается ровность стен – по вертикали, горизонтали и диагонали.

Термопанели можно крепить непосредственно на фасад, если локальные перепады уровня не превышают 50 мм.

В случае когда небольшие выпуклости стены можно устранить, следует сделать это заранее. Если перепады значительны, и их устранение будет связано с масштабными штукатурными работами – проще будет выровнять уровень с помощью обрешетки.

Материалы для работы

• Прежде всего – сами фасадные термопанели, с учетом всей покрываемой площади фасада и резерва 10-15% на обрез.

Учитываются углы – можно приобрести для этих целей специальные угловые фигурные элементы.

• Стартовый алюминиевый профиль – по всей длине периметра здания.

Если на фасаде – выступающий цоколь, необходимо будет сразу приобрести отливы требуемого размера.

• Распорные ударные дюбеля типа ДК Ø 8 мм, L200-250, из расчета 8-10 штук на одну панель.
• Монтажная пена.

Оптимальным будет использование профессиональной пены со специальным пистолетом. Потребность – один баллон 700 мл примерно на 15 панелей.

• Если потребуется обрешетка – алюминиевые профили или деревянные брусья с антисептической пропиткой.

В этом случае учитывается крепеж для установки подсистемы, а крепление панелей будет проводиться саморезами с пресс-шайбой.

Для затирки швов необходима специальная морозостойкая фуга нужного колера, из расчета 1,5 кг на квадратный метр площади.

Технология монтажа одинакова и для облицовки стен и для облицовки цоколя. Например термопанели для цоколя мало чем отличаются от фасадных, соответственно и работы по их монтажу будут одинаковы.

То же самое можно сказать и о клинкерных фасадных термопанелей — о них подробнее здесь.

О чем не всегда говорит инструкция по монтажу сайдинга

В инструкциях производителей очень подробно рассказывается о типовом монтаже сайдинга. Но в каждом доме найдутся свои тонкости – из-за этого обшивка одного дома будет отличаться от обшивки другого.

1. Были стены кривые, стали ровные

Например, стены покосились со временем, но дача еще крепкая. Или на новом доме стены получились не совсем ровные (строители недостарались).

Сайдинг скроет все неровности – домик будет выглядеть идеально ровным. Как это получается?

Сначала на стену крепятся рейки обрешетки, а на них – сайдинг. Под рейку можно закладывать «маячки» – деревянные бруски разной высоты. Они компенсируют неровности.

Так что профили сайдинга накладываются на уже ровную поверхность.

2. Откосы и отливы – размеры и цвет на заказ

Толщина навесного фасада на разных участках может быть различной из-за неровностей стен. Поэтому точно определить ширину металлических откосов и отливов для окон и цоколя можно только после окончания монтажа обрешетки.

На собственном производстве мы делаем отливы и откосы из оцинкованного стального листа с полимерным покрытием. Цвет покрытия можно подобрать:

• под цвет крыши из металлочерепицы
• под цвет сайдинга
• под цвет оконных профилей.

Отливы и откосы, изготовленные на заказ, идеально подходят для установки. Достаточно обрезать по нужной длине.

3. Облицовка сайдингом – это возможность утеплить дом

При установке навесного фасада между панелями сайдинга и стеной дома образуется свободное пространство. Его можно использовать – поставить туда утеплитель.

Ясно, что при одинаковых характеристиках теплопроводности стоимость стены с утеплителем из минеральной ваты во много раз ниже, чем стоимость стены из традиционных строительных материалов.

4. Почему без гидроизоляции не обойтись

Иногда можно слышать: «Зачем мне гидроизоляция? Куплю сайдинг, он и так защитит от дождя».

Да, от дождя защитит. Но виниловый, цокольный и металлический сайдинг – не герметичная оболочка. Это вентилируемый фасад, через него свободно проходит воздух. И влага тоже.

Гидроизоляция нужна, чтобы защитить стены и утеплитель от переувлажнения. Ведь на постоянно мокрой стене со временем появится плесень. А намокший утеплитель перестает работать.
